DC191樹脂

一、主要特性及用途：

    DC191樹脂是DCPD型樹脂，收縮率低，強度高，綜合性能好，是一種適用性很廣的樹脂?，F(xiàn)在主要廁改項目纏繞化糞池，玻璃鋼纏繞管道及一部分的手糊玻璃鋼產(chǎn)品。DC191樹脂價格低，應(yīng)用廣，所以也是現(xiàn)在市場上玻璃鋼樹脂中用量最大的，DC191樹脂強度高，但是相對比較脆。

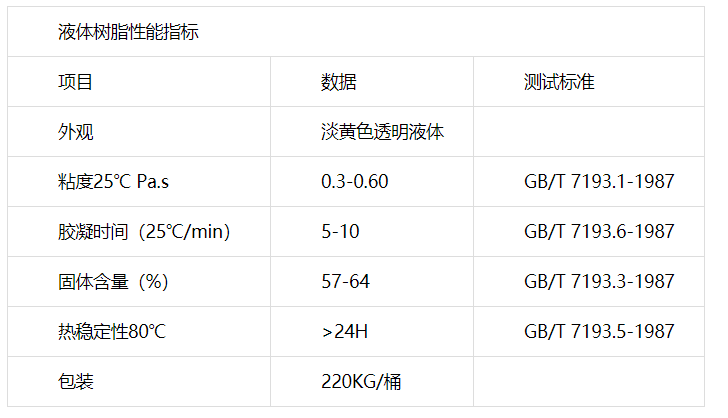

二、液體樹脂性能指標(biāo)：

三.使用方法:

不飽和聚酯樹酯在固化劑和促進劑的作用下發(fā)生膠凝,從而達到固化.使用時,首先向不飽和樹酯中加入促進劑攪勻,然后現(xiàn)將固化劑小心地分散到樹酯中,添加完畢攪勻后必須迅速用完,以免自行固化報廢.固化劑的使用必須現(xiàn)用現(xiàn)配.

不飽和樹酯、固化劑和促進劑的用量配比如下：

與固化劑的配比是2-3%  ，促進劑2‰，不飽和樹酯 100%

固化劑 根據(jù)不同施工溫度和需要調(diào)整 2-4%

促進劑 根據(jù)不同施工溫度和需要調(diào)整 2-4‰

玻璃鋼制品（FRP）成型工藝簡介：玻璃鋼制品需要在模具中成型，模具分為硬模、軟模（硅膠模）。模具脫模需要脫模劑（8#蠟、三星蠟、地板蠟、肯天PMR）。

四、成型方法：

1、處理好模具表面，硬模需要刷上脫模劑。

2、調(diào)好樹脂填充料（輕粉、色漿、鈦白粉，空心粉，瑪瑙粉，石粉、碳酸鈣粉、等等），添加固化劑比例2.5%，并充分攪拌！

3、將調(diào)好的樹脂漿均勻的刷在模具表面，一定要全方位刷到哦親！

4、在已經(jīng)刷好的樹脂漿上貼上已經(jīng)裁剪好的玻璃纖維增強材料。（很多人問我，為什么要加玻璃纖維？道理很簡單，就像混凝土里面要加鋼筋一樣，可以幫整件制品強度更高）。然后，在貼上的纖維材料上再次打上已經(jīng)攪拌好的樹脂漿，如此重復(fù)做幾層，無需等待上一層樹脂漿干透，可以連續(xù)制作。做到您要求的厚度之后即可等待制品固化。如若制品是分模制作，則要在分模位置多留寬度的玻璃纖維跟樹脂方便合模的時候粘合！合模的時候，務(wù)必請用鐵夾夾緊模具，以便更好的粘結(jié)！

1、建議使用高光脫模劑（美光蠟、進口8號蠟）

2、模具上完脫模劑之后，制品首層使用產(chǎn)品膠衣樹脂（不添加任何填充料）進行涂刷。均勻覆蓋模具表面之后，使用更細膩的纖維材料（表面氈、01纖維布、碳纖維等）對這層纖維層增強。然后再用制品樹脂、通用纖維進行后續(xù)工藝。這樣制作出來的玻璃鋼產(chǎn)品，表面就極為光滑，而且抗劃痕強度很高！

五、包裝與儲存：

DC191的包裝為凈重220KG金屬桶，在20°C下儲存期為三個月，升高溫度會相應(yīng)縮短儲存期，儲存時應(yīng)放置在陰涼通風(fēng)處，本品為易燃品，應(yīng)避免陽光直射并遠離熱源和明火。

湖南宜科復(fù)合材料有限公司【樹脂原材料】【玻璃鋼制品】一站式采購，我司工廠位于長沙市寧鄉(xiāng)金玉工業(yè)園，占地面積20余畝，歡迎新老客戶過來參觀指導(dǎo)！
